滿堂腳手架搭設方案

本工程 1#樓東大堂、西大堂、北大堂及二、三層報告廳施工區域標高較高，施工面積較大，天花、墻面高處作業點多，施工考慮搭設滿堂腳手架。

1、腳手架設計

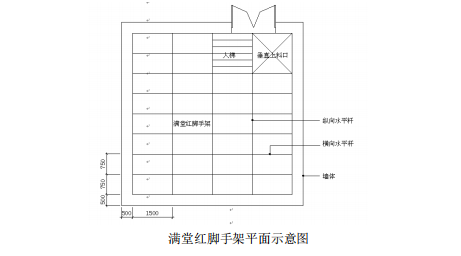

A、滿堂紅腳手架設計為：立桿縱距 1.5m，橫距 1.5，步距 1.8m，掃地桿距墊板高度 200mm，作業面距頂板 2m 左右，作業面在每個縱跨中間部位加設一道水平橫桿，鋪 腳手板并壓固，外圍設 1.1m 高護欄；外圍支搭連續剪刀撐，從中間部位每隔四排立桿支搭連續剪刀撐；滿堂紅腳手架在入口處搭設人梯及預留垂直上料口，供施工人員上 下及材料運輸；腳手架四周距墻面留 500mm 距離作為墻面施工作業面，搭設高度根據頂棚距地高度不同分別調整，搭設示意見下圖。

2、施工準備

（1）人員配備

選用有多年操作經驗的熟練架子工，全部架子工持證上崗，架子工入場后，安全員對架子工做好三級安全教育和專項安全技術交底。

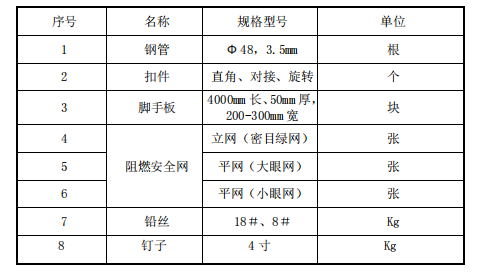

（2）材料準備

深圳辦公室裝修設計

（3）嚴格控制進場材料質量，由項目專職安全員對進場的腳手架材料進行檢查，并詳細填寫檢查記錄，禁止使用規格和質量不合格的桿及配件；經檢查合格的構配件應按品種、規格分類，堆放整齊、平穩；

（4）將安全防護用具及各種防護措施落實到位。

（5）地面采取保護措施進行保護。

（6）測量人員根據現場尺寸進行放線定位，排布立桿位置，準備進行搭設。

3、腳手架搭設

（1）工藝流程

室內滿堂紅腳手架施工流程：鋪設墊板→擺放掃地桿→樹立桿→安裝縱、橫向水平桿（與各立桿扣緊）→安裝剪刀撐→安裝操作平臺縱、橫向水平桿→鋪設操作平臺 板→綁扎操作平臺防護欄桿、做擋腳板、掛安全網。

（2）滿堂紅腳手架搭設

1）搭設前對進場的腳手架桿配件進行嚴格檢查，禁止使用規格和質量不合格的桿配件。腳手架的構配件（加工應符合產品的設計要求、確保能可靠連接）：鋼管端部切口應平整，禁止有明顯變形、裂紋和嚴重銹蝕的鋼管；連接件要使用與鋼管徑相配合 的，符合現行標準的可鍍鑄鐵扣件，嚴禁使用加工不合格、銹蝕和的裂紋的扣件；腳手板 50×250 松木板，兩端用 10～14 號鉛絲捆緊，禁止使用有扭紋、破裂的木板。

2）腳手架的搭設作業，必須在統一指揮下嚴格按照規定程序進行：按施工設計放線、鋪墊板、標定立桿位置；應按定位依次豎起立桿，將立桿與縱、橫向掃地桿連接固定，然后裝設第 1 步的縱、橫向水平桿，校正立桿垂直之后予以固定，并按此要求繼續向上搭設；剪刀撐、斜桿等整體位結桿件應隨搭升的架子一起及時設置。

3）在腳手架立桿底端上 200mm 處遍設縱向、橫向掃地桿，并與立桿連接牢固。

4）立桿的部分左、右、上、下立桿與平桿的接頭位置要相互錯開，同時置于不同的構架框格內。

5）外側面滿設剪刀撐，按 45°～60°搭設，斜桿應與腳手架基本構架連接。剪刀撐要隨架子同時搭設，確保架子穩固。

6）腳手板的鋪設應符合規定：腳手架的操作面必須滿鋪腳手板，不得有空隙、探頭板和飛跳板；腳手板應鋪平、鋪穩，必要時應予以綁扎固定；腳手板采用對接平鋪時，在對接處加設 2 排橫桿，距離應控制在 100-200mm 之間。鋪板嚴禁出現端頭超出支承橫桿 250mm 以上未作固定的探頭板。

7）工人在進行搭設作業時，必須帶安全帽和佩帶安全帶，不得單人作業。在搭設的過程中不得隨意修改設計。

8）作業面集中荷載的作用點應盡量避開水平桿件的中部，盡量靠近立桿，另外增加抗滑備卡。

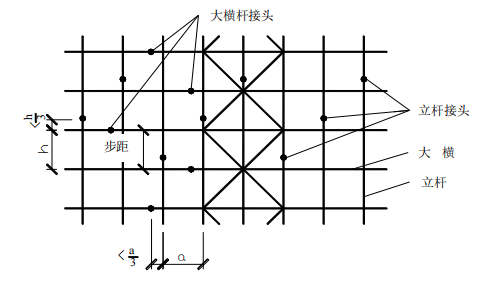

9）立桿與橫桿的接頭位置，詳見下圖。

深圳辦公室裝修設計

（3）上人之字型馬道搭設

之字形馬道自下而上和腳手架連接，連接部位應設置在馬道轉向節點處或中部豎線上，連接間距取不大于三米；馬道兩側和休息平臺外圍均按規定設置擋腳板和欄桿；腳手板的支撐跨度為 0.75-1.0 米；腳手板順鋪時，接頭采用搭接時，板下端與腳手架橫桿綁扎固定，以下腳手板的預板頭壓上腳手板的底板頭，起始腳手板的底端應可靠頂固，以避免下滑。板頭棱臺用三角木填順；接頭采用平接時，接頭部位用雙橫桿， 間距 200-300 毫米；斜道面上應每隔 250-300 毫米設置一道防滑條。

（4）支搭注意事項

1）所有大橫桿、剪力撐端頭不得少于 15 厘米。

2）所有卡扣鋼管必須使用合格材料，支搭卡扣擰緊度必須達到 40-60NM。

3）操作人員必須持證上崗，嚴格按照操作規程和交底支搭。

4）操作平臺與外架到出入口必須支搭戶頭棚，上鋪 5 厘米腳手版。

4、腳手架搭設質量的檢查、驗收

（1）檢查的內容：構架設計的各項規定，節點的可靠連接，立桿的垂直度和水平桿的水平偏差，作業層的鋪板和安全防護措施。

（2）檢查的時間：在搭設完畢后或使用半年之后，在遭受較大的震動后，在使用的過程中發生顯著的變形或異常情況時。

（3）經常檢查卸荷鋼絲繩的元寶彎是否有變化，確保鋼絲繩錨固結實。經常檢查架子上的鋼絲繩拉結點卡扣，避免出現卡扣脫落和滑移現象。

5、腳手架的安全生產保證措施

（1）建立安全生產保證措施

1） 成立安全生產領導小組，由項目經理擔任組長，在組織上保證安全生產。建立制度保證體系，落實崗位責任制，對于安全問題和隱患必須整改，處理結果要有備案。建立安全技術保證體系。投入保證體系，確保相應的施工生產安全工作能夠得到 資金投入方面的保證。

2）為了確保施工生產安全的各項措施得到落實，要做到做好技術交底，在執行建立交接檢查制度，在施工過程中嚴格操作規范，嚴格管理。

深圳辦公室裝修設計如何才能至善至美

（2）安全生產措施

根據腳手架施工的特殊性，結合公司職業安全管理手冊等程序文件，要求施工時做到如下：

1）進入施工現場人員必須戴好安全帽，高空作業系好安全帶，穿好防滑鞋等，現場嚴禁吸煙。

2）施工操作時嚴禁打鬧；要集中精力作業；

3） 腳手架搭設人員必須是經過專業考核的架子工，上崗人員定期體檢，患有高血壓、心臟病、貧血等患者一律不得上腳手架施工作業；

4）上架作業人員上下腳手架一律走人行梯道，不允許攀爬架子；

5）腳手架驗收合格后，任何人不得擅自拆改，如需做局部拆改時，必須經技術人員同意后由架子工操作；

6）施工人員嚴禁高空投擲桿件、物料、扣件及其他物品、垃圾等；

7）使用的工具要放在工作袋內，防止掉落傷人；登高要穿防滑鞋，袖口、褲口要扎緊；

8）施工人員應做到活完料凈腳下清，確保腳手架施工材料不浪費。

6、腳手架拆除工程

（1）拆除腳手架前的準備工作應符合下列規定：

1）應全面檢查腳手架的扣件連接、支撐體系等是否符合構造要求；

2）應根據檢查結果補充完善施工組織設計中的拆除順序和措施，經主管部門批準后方可實施；

3）應由單位工程負責人進行拆除安全技術交底；

4）應清除腳手架上雜物及地面障礙物。

（2）拆除腳手架時，應符合下列規定：

拆除腳手架時，作業面有專人管理，在地上應有專人負責統一指揮，由于施工現場人比較多，要避免零配件墜落傷人。腳手架的拆除應按照搭設作業的相反程序進行，

同時應特別注意以下幾點：

1） 拆除順序：安全網→護身欄→檔腳板→剪刀撐→橫向水平桿→縱向水平桿→立桿→縱向支撐→傳遞至地面→按規格碼放→入庫或退租。

2）拆架人員必須系好安全帶，帶好安全帽，拆除前要設警戒區和安全技術交底。

3）拆除作業必須由上而下逐層進行，嚴禁上下同時作業；

4）當腳手架拆至下部最后一根長立桿的高度（約 9m）時，應先在適當位置搭設臨時拋撐，再進行腳手架拆除；

（3）卸料時應符合下列規定：

1）各構配件嚴禁拋擲至地面

2）運至地面的構配件應按規范的規定及時檢查、整修與保養，并按品種、規格隨時碼堆存放。
