測量放線專項方案
1、編制依據
(1)《城市測量規范》(CJJ8-1999);
(2)《工程測量規范》(GB50026-2007);
(3)《施工測量技術方案》;
(4)本工程監理單位提供的高程基準點及軸線控制線。
2、測量儀器及人員配備
本標段工程施工測量擬配備如下測量設備及人員配備:
(1)測量配置(設備使用前經檢測合格):
(A)DJJ2-2 激光定向經緯儀 2 臺。
(B)ALL25A 自動水平儀 8 臺,5 米塔尺 2 把
(C)筆記本電腦 2 臺、臺式機 2 臺。
(D)30 米送檢鋼尺 4 把。
(2)人員配置:
觀測員、記錄員、前視員、校核者各 2 名。
3、測量技術方案
根據本工程的特點,其施工測量及觀測原理遵循:控制測量→細部放樣→竣工測量的測量流程進行。
依據地塊項目水務中心辦公樓精裝修工程總包單位提供的測量控制點,按照使用方便、通視條件良好和點位固定可靠的原則在合適地段并有便于觀測的位置布設平面和高程公用的控制點。
(1)精確定位
(A)室內立面圖的分格及造型設計,在施工立面以實際發生的尺寸分配定位放線。
(B)對天花吊點進行精確放線,排列天花基礎施工吊點、網格線,確保與風機盤管相聯的風口與頂棚鑲板相匹配。
(C)涉及到天花造型從地面引出控制線到天花后,還要在墻面彈出對應的標識控制線。
(D)墻面除了標高控制線和經復核后的+50mm 線外,墻面先彈出墻面造型的排版線。
(E)門邊線處都彈出邊線和所有待加工的內徑控制線。
(F)天花跌級造型的定位,以地面中線坐標定位后,將天花跌級造型投影在地面上進行放線造型。

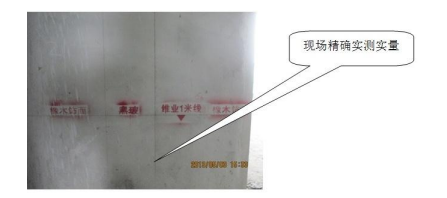

(2)現場測量放線
在對本工程相關技術文件了解熟悉、吃透后,并對總包單位移交的施工現場進行測量,并彈出基準線。根據設計要求,采用水準儀標識,激光水平儀定位法,標出各功能區域的實際標高定位。為此,擬由測量工程師擔任測量放線組長。每一測量放線組長,均對其將展開的工作及時了解,并且熟練使用測量放線工具。施工組長對其工作進行抽檢。發現異常情況立即落實查明。對參加測量、放線工人按公司質量體系進行培訓,以確保測量、放線的準確性。
A、測量的主要內容包括:
(A)樓層的標高,建筑尺寸的復測。
(B)構筑物、梁、中心線復測,并計算出偏移尺寸。
(C)強弱電系統、消防系統等機電工程及其它天花上走管標高位置是否影響天花造型施工。
(D)地面平整度如何,是否需設找平層。
(E)砼墻、柱面垂直度如何,是否影響墻飾面施工等。
B、進行測量定位放線的其他注意事項如下:
(A)測量時使用水平測量儀、經緯儀等光學測量工具。
(B)根據測量儀進行網點測設,制定施工控制網點測量放線方案,其測量工作程序為先整體后局部。同時保證足夠的測量網點,為施工測量和技術復核提供標志。
(C)根據平面合理劃分功能區域,用清晰固定標志標定+1m 線。
(D)按照立面圖的分格及造型,根據施工立面的實際尺寸定位放線。坐標定位后,將天花疊級造型投影在地面上進行放線。各定位點需進行復測。經設計師確認后進行施工。
(E)復測時對照區域位置逐一測量,并形成測量記錄報告,彈出各類基準線。測量記錄報告,按甲方規定的程序?qū)徟螅l(fā)至各有關部門。特別是設計組,將以此作為設計數據輸入之一,成為設計施工詳圖的重要依據。測量設備必須校檢,以保證測量數據的準確性。測量工作擬計劃 3 天完成。為此,測量人員在入場前就必須對工程圖紙非常熟悉及理解。測量工及有關施工員將在測量前 2 天熟悉施工圖紙,以便入場展開工作更為順利。
(3)高程測量
A、首先,在每次高程測量前對水準儀進行檢測,使測量儀器在良好的狀態下有效工作。
B、其次,在利用甲方交付的高程控制點引測加密點來進行實地測量,其原理就是“高差法”。主要是施測各個面(包括墻體、柱子)上的高程,再用基準高程減去各個部位的高程獲取高差,從而得出所有測量點的高低起伏。
C、再次,高程測量不低于以下精度指標要求:
(A)外業采用往返觀測。
(B)閉合差小于±20√Lkm。
觀測數據超限時重測并分析相應的措施進行重測。
(4)平面控制測量
(A)平面控制測量包含垂直平面和水平平面。根據監理提供的控制點并結合現場實際情況,對平面控制點進行復測,結果符合室內裝修施測范圍。
(B)首先,利用施工圖柱軸線設計尺寸進行平行線的控制軸線距離平移,然后把激光投線儀架設在用鋼尺平移的軸線控制線的交點處,用動螺旋調置于投線儀的十字絲與平移線完全重合后檢核另一條激光束線是否也完全重合,若完全重合就說明垂直平面的測量放線是符合規范要求的,若不重合偏差在±2mm 就進行重測。接下來就將投線儀的模式操作處于 4H 狀態,再繼續檢查激光束射出的紅外線和水準儀引測的高程基準線能合二為一,則說明水平平面同時也符合測量放線規范要求。
(C)控制點的計算成果作為細部放樣的基準點,做好點位的保護和資料的提交。
控制點加密前首先按照先復核后利用的原則與測量監理共同復測已知點的精度,同時復核其資料和數據的準確性。
(5)施工測量放樣工程
A、為了避免施工中各專業工程相交接的工作面上出現偏差而無法收口,首先須進行綜合統一的測量放線,以保證本工程裝飾質量。
B、施工人員于施工前,由施工技術人員現場進行技術交底,依據設計圖紙用墨線劃出裝修物的位置,經技術人員勘查無誤后,方可進行施工,一切尺寸準確性以圖紙設計為準。
C、放樣項目包括:
(A)樓層建筑標高;
(B)墻面材料分割線;
(C)預埋件定位線;
(D)龍骨定位線;
(E)門位置線:
(F)地面材料分割線;
(G)在室內工程地坪放樣確定后,于施工范圍內設置標準水平線,同時完成地坪高程差校對、墻面龍骨定位線及天花板高程彈線作業,以提供施工人員做為地坪及立面施工的微調依據。
D、配合監理工程師指示,于局部放樣點釘以鋼釘作為放樣確認點。
(6)整理測量數據并提交資料
完成所有的測量數據后就將資料和數據裝訂成冊并編制成文件逐一上報測量監理,必要時刻成光盤。
